芝原健太郎（1960–2011）は、SiC半導体研究の黎明期に、ステップ制御エピタキシーの実現に大きく寄与するとともに、世界初の反転型SiC-MOSFETの動作実証を主導しました。その後、NECでの研究開発を経て、広島大学1ではシリコンCMOSの微細化を中心に、半導体デバイス・プロセス技術の研究を展開しました。本サイトは、その研究業績と学術活動を資料とともに記録・保存するアーカイブです。
Kentaro Shibahara（1960 – 2011）
プロフィール｜学術活動｜研究業績｜タウア・ニン監訳｜監訳エピソード｜受賞
English：Profile｜Service｜Publications｜SiC Research｜Si Research｜Awards｜Books
主な研究業績(京都大学時代：1984年ー1988）
SiCのステップ制御エピタキシー2（Step-Controlled Epitaxy）実現（1987年）
1987年、京都大学松波弘之研究室で黒田尚孝氏らと実現3。
高品質のSiC結晶被膜を成長させる技術で、今日のSiCパワーデバイス実用化につながる基盤技術となった。 [→ SiC研究業績紹介]
この研究業績によりSSDM Award4を受賞（2005年）
論文：[Step-Controlled VPE Growth of SiC Single Crystals at Low Temperatures（全文）]
証言：[証言記録：ステップ制御エピタキシー ― 黒田尚孝と芝原健太郎 ]
研究史：[ステップ制御エピタキシー実現までのSiC研究]
世界初の反転型SiC-MOSFETを作製・動作実証 (1986年）
SiC半導体研究の黎明期における成果で、現在のSiCパワーデバイス研究につながる先駆的なデバイス実証となった。 [→ SiC研究業績紹介]
論文・解説：［世界初の反転型SiC-MOSFET動作実証 ― IEEE EDL 1986］
証言：［松波弘之が語る「世界初の反転型SiC-MOSFET実現と芝原健太郎］
オフ角基板によるAPD抑制（1986年）7

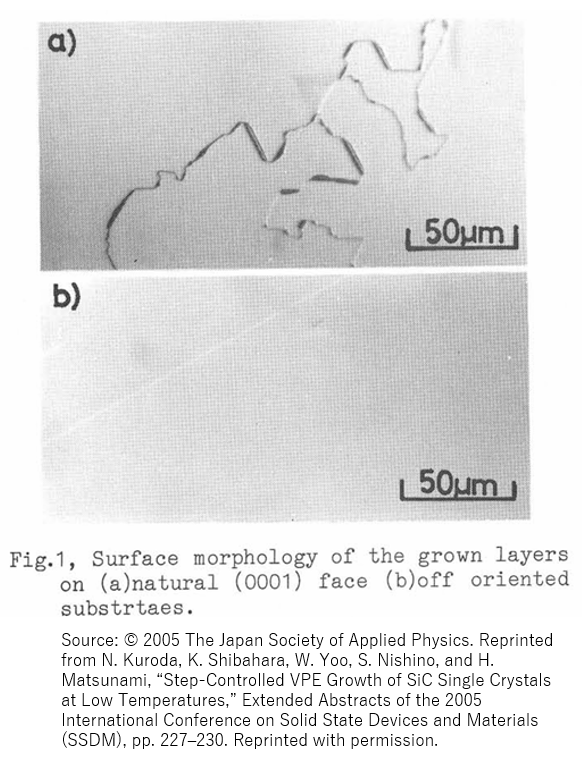

オフ角基板上で平坦なSiC層が得られることを初めて見いだし、その要因がAPDの抑制にあることを結晶学的に解明した。
この研究成果が、ステップ制御エピタキシーの実現につながった8
主な研究業績(広島大学時代：1995ー2011）
1990年代後半から2000年代、半導体の微細化が進むなかで、MOSFETのさらなる小型化・高性能化を支える接合形成、ゲート材料、プロセス技術を研究した
ゲート長100 nm以下，ゲート酸化膜1.2 nmの極微細MOSFETを実現（1998年）
アンチモン(Sb)斜めイオン注入を提案し，電流駆動力の向上を実証（2002 年）
━SiCステップ制御エピタキシーについての図、資料、説明━

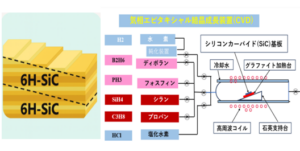

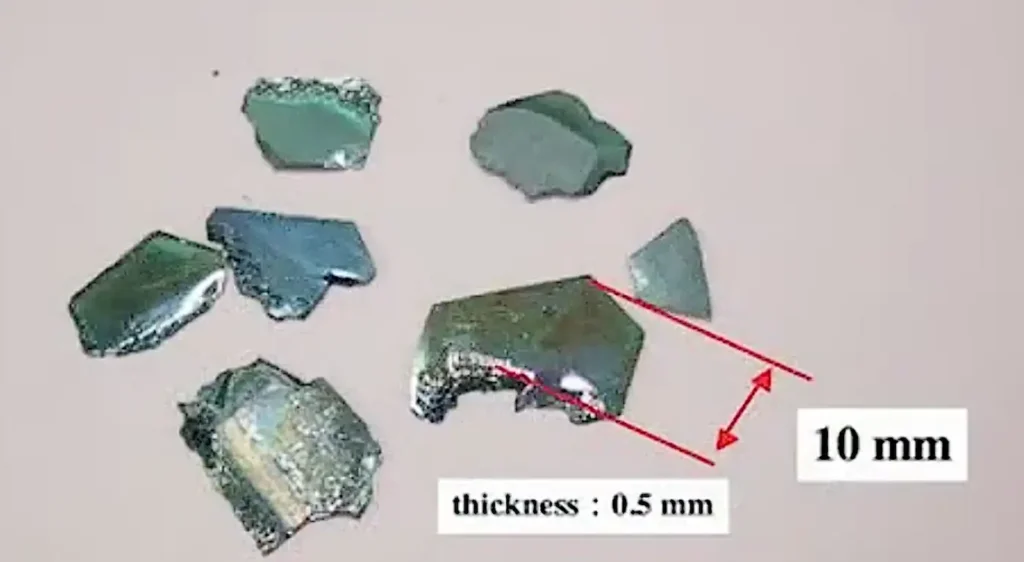

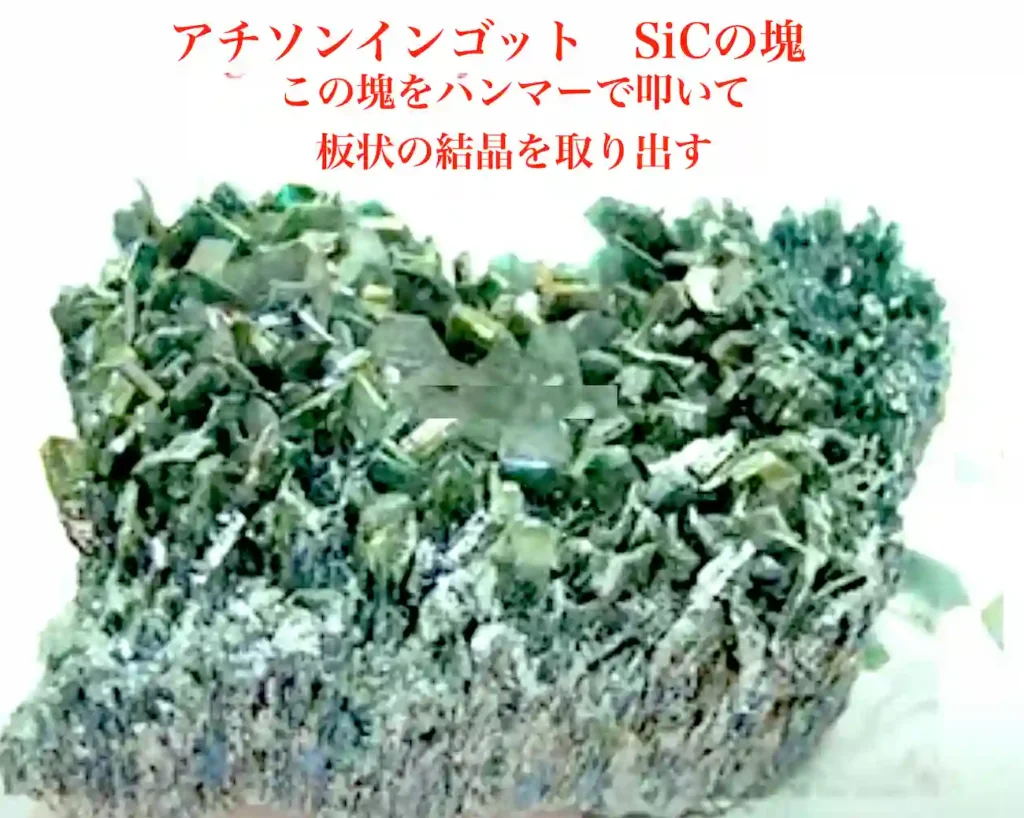

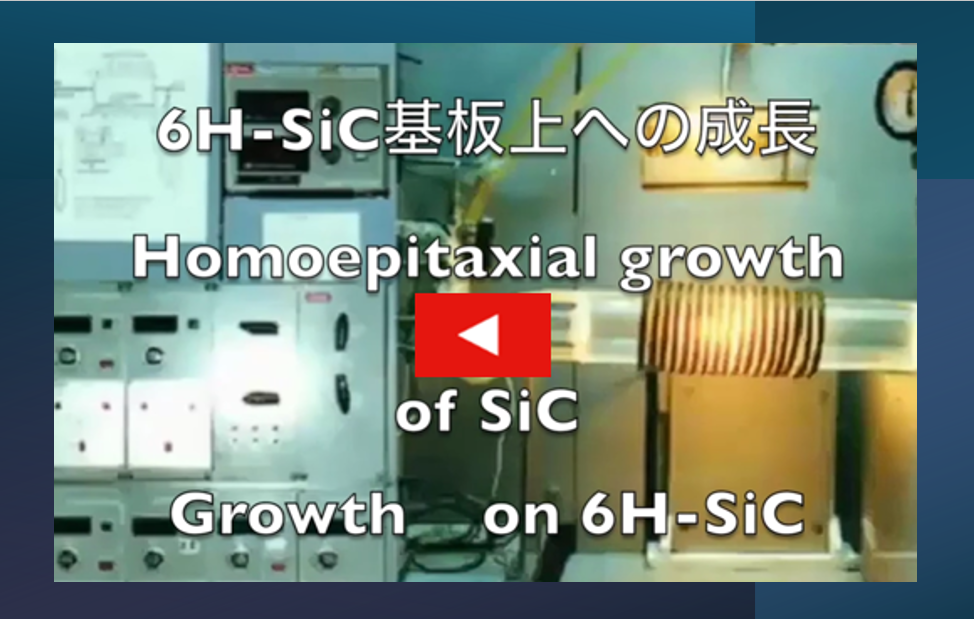

ステップ制御エピタキシーでは、SiCオフ基板の上にSiC薄膜結晶を成長させた. CVD装置(気相エピタキシャル結晶成長装置）の反応管の中で、シラン（SiH4）とプロパン（C3H8)を反応させ、SiC基板の上にSiC薄膜結晶を成長させる. ディボラン(B2H6)とフォスフィン（PH3)はドーピングガス。このページの動画CVD装置とSiC薄膜結晶成長の説明動画で当時のCVD装置（反応管、ガスボンベ、など一式）を見せながら芝原が解説している。
━世界初の反転型SiC-MOSFETについての図、資料、説明━

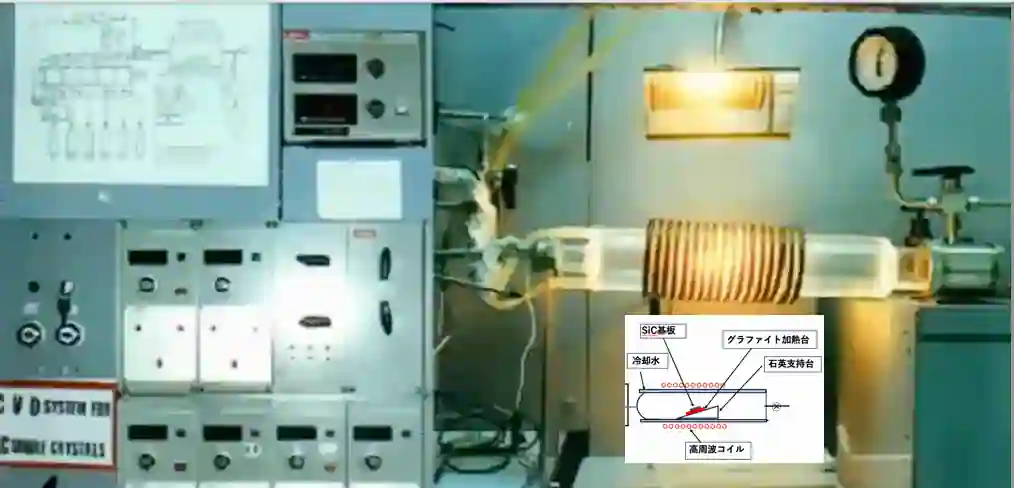

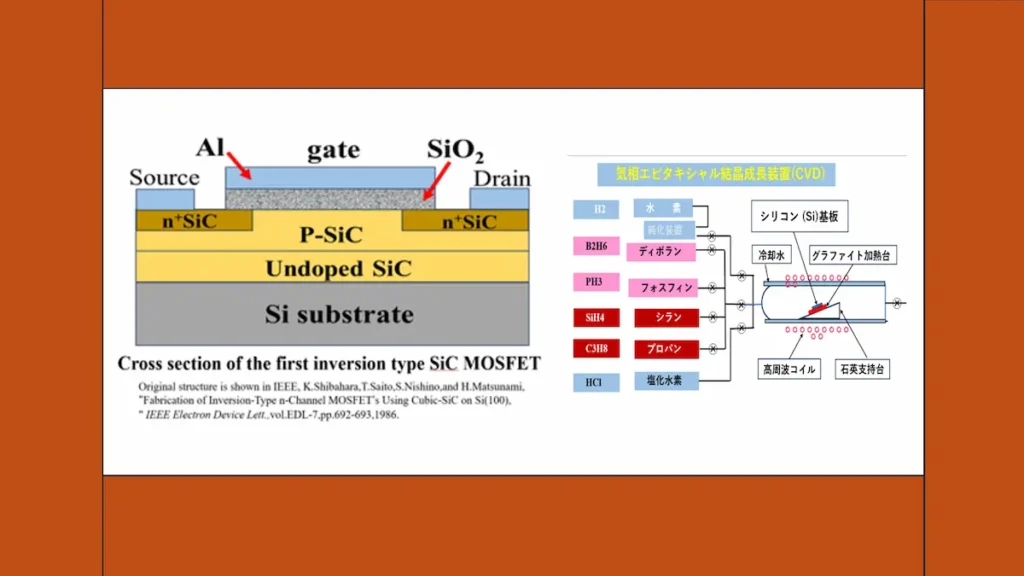

反転型SiC-MOSFET(1986年作製）は、シリコン（Si）基板上にシリコンカーバイド（SiC）結晶薄膜を成長させて作成された. CVD装置（気相エピタキシャル結晶成長装置）の反応管（写真参照）の中で、シラン（SiH4）とプロパン（C3H8)を反応させ、Si基板の上にSiC薄膜膜結晶を成長させる. ディボラン(B2H6)とフォスフィン（PH3)はドーピングガス. ガスによって不純物を添加し、電気的性質をコントロールする.

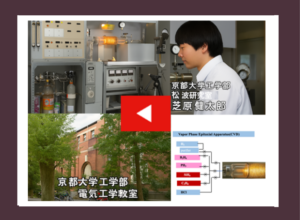

博士課程時代の芝原がCVD装置(気相エピタキシャル結晶成長装置）と各部の役割などを説明しており、当時の京都大学松波研究室にあった実験装置を見ることができる

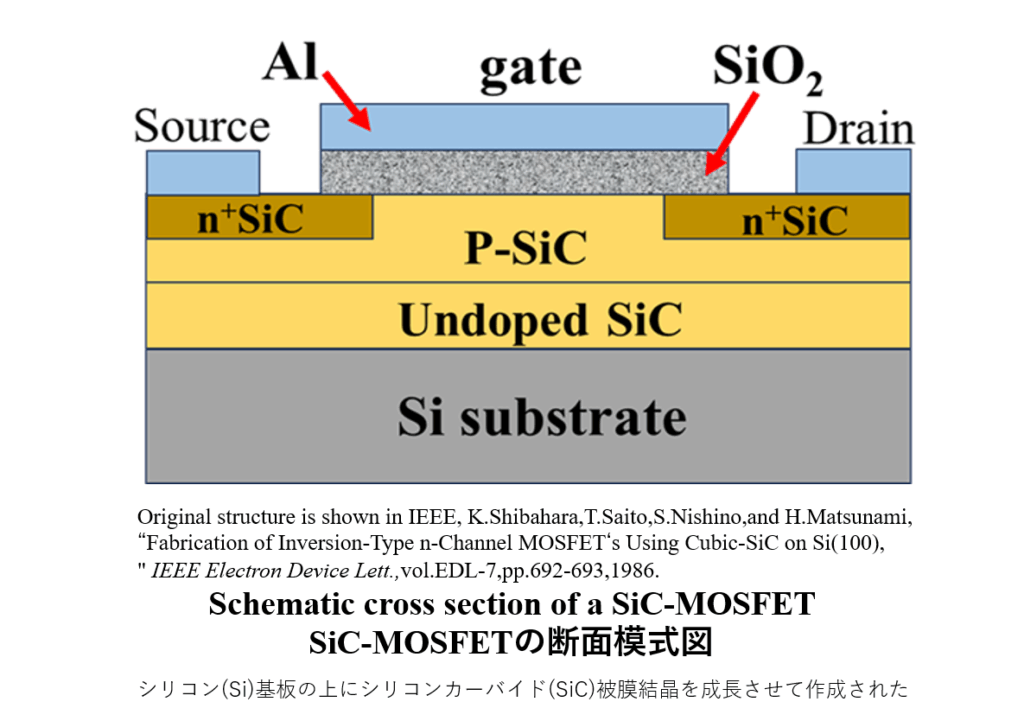

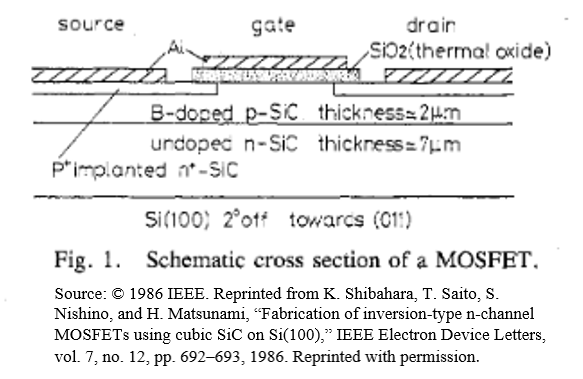

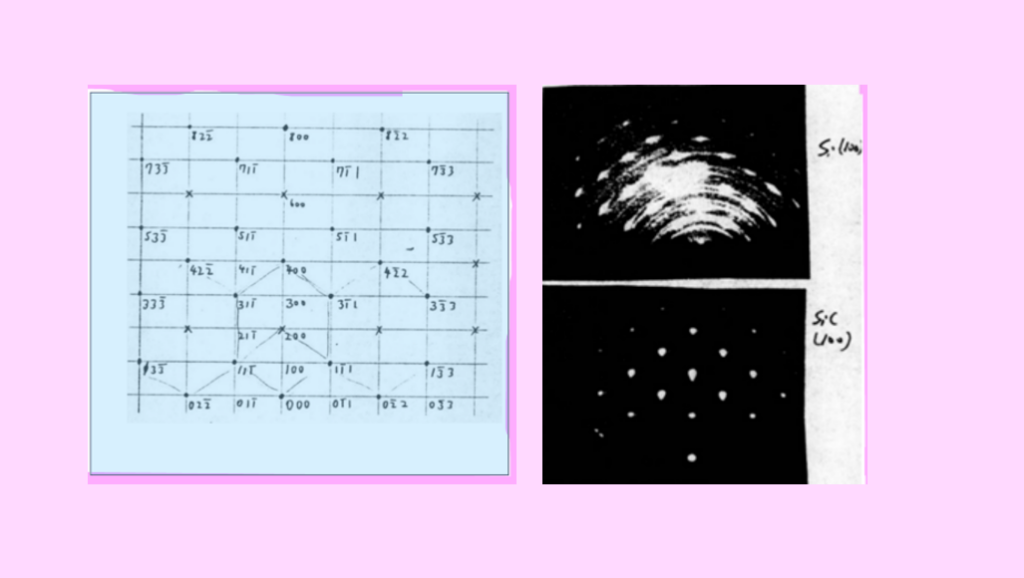

Si(100)基板上に成長させた3C-SiCを用い、Bドーピングによる低濃度p型SiC層、Pイオン注入による低抵抗n型ソース・ドレイン領域、熱酸化によるSiO₂/SiC界面など、当時の複数のプロセス技術を組み合わせてMOSFETが作製された

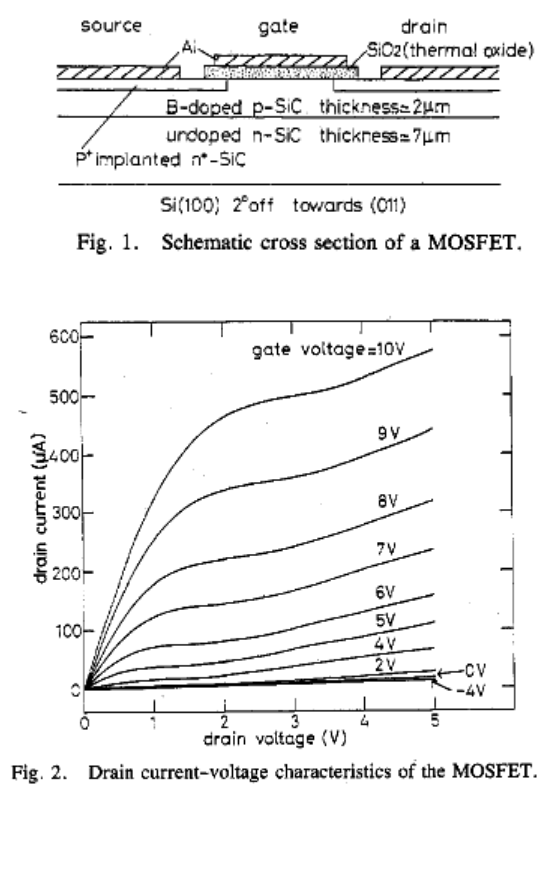

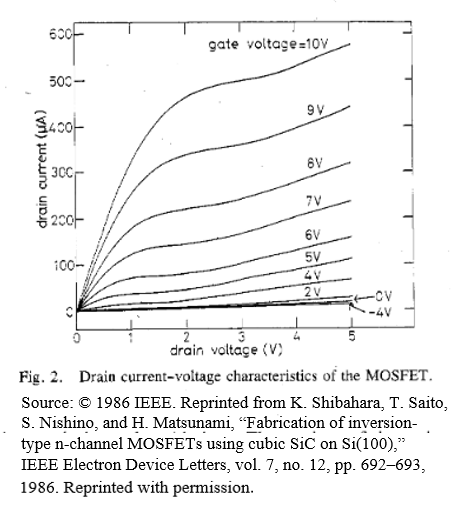

ゲート電圧の増加に伴ってドレイン電流が増加する明瞭なMOSFET動作を示している。この1986年の報告で、100 cm²/V·sを超えるチャネル移動度も得られていた。
━オフ角基板によるAPD抑制についての図、資料、説明ー
【オフ角基板によるAPD抑制】

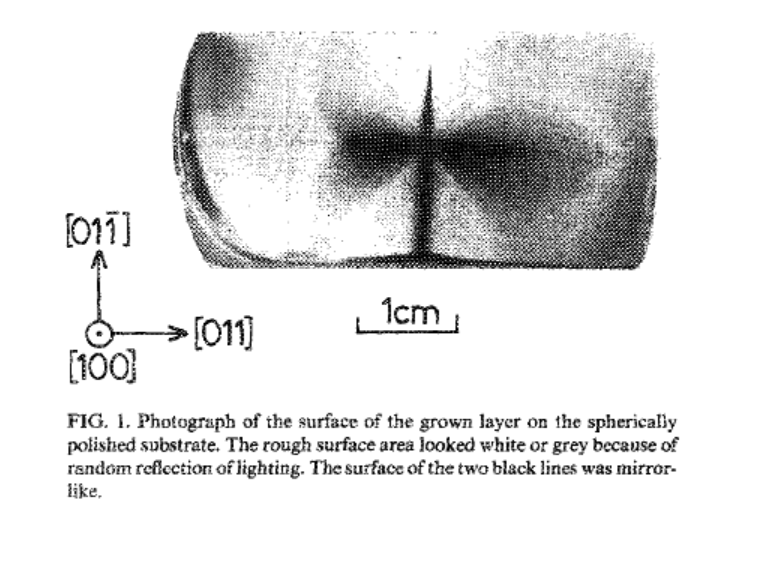

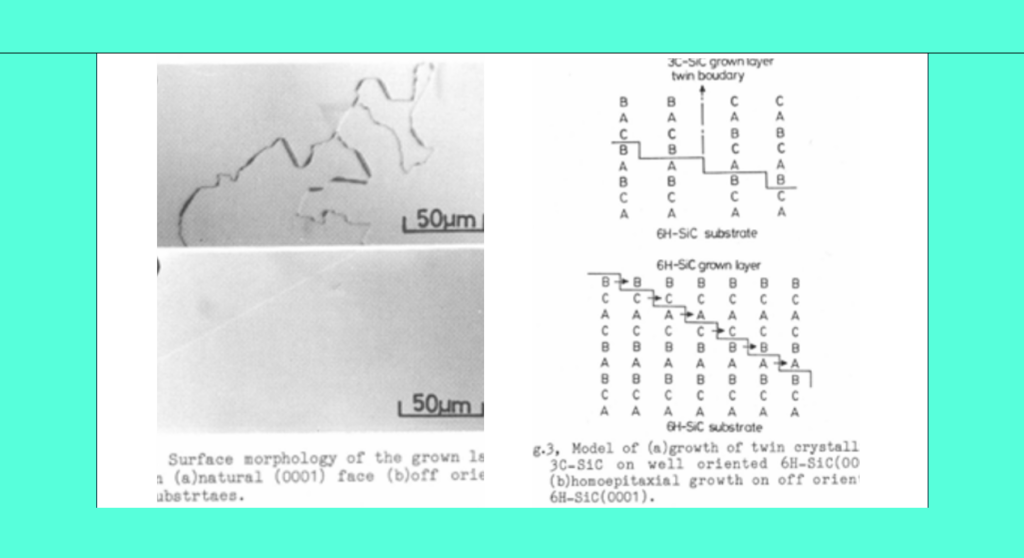

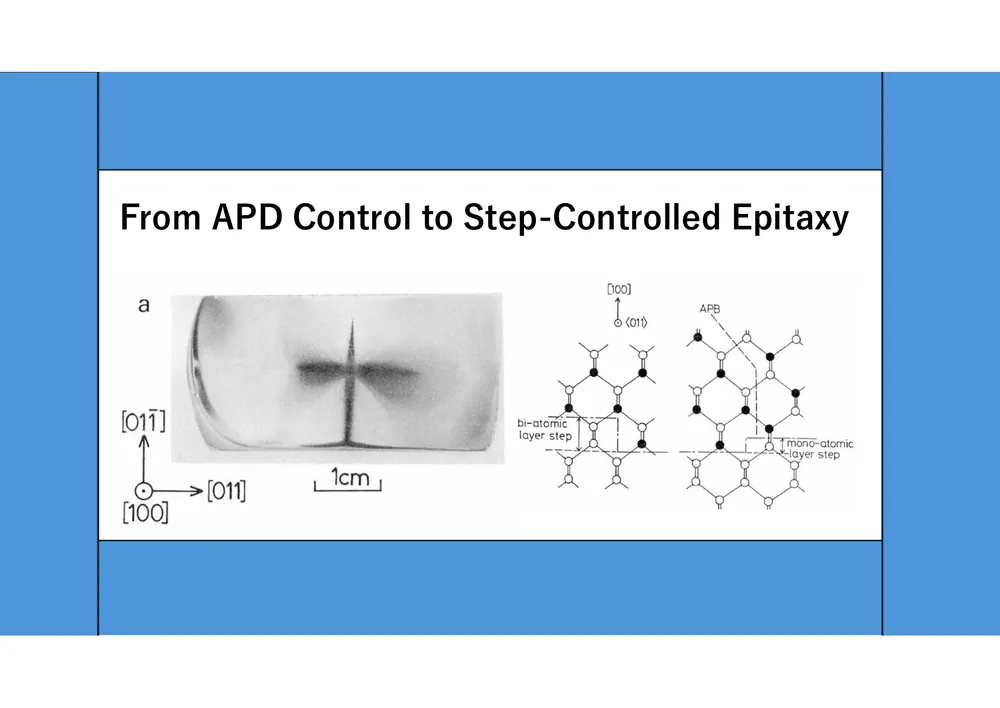

球面研磨を施したSi(100)基板上に3C-SiC薄膜結晶を成長させた試料の写真と図.

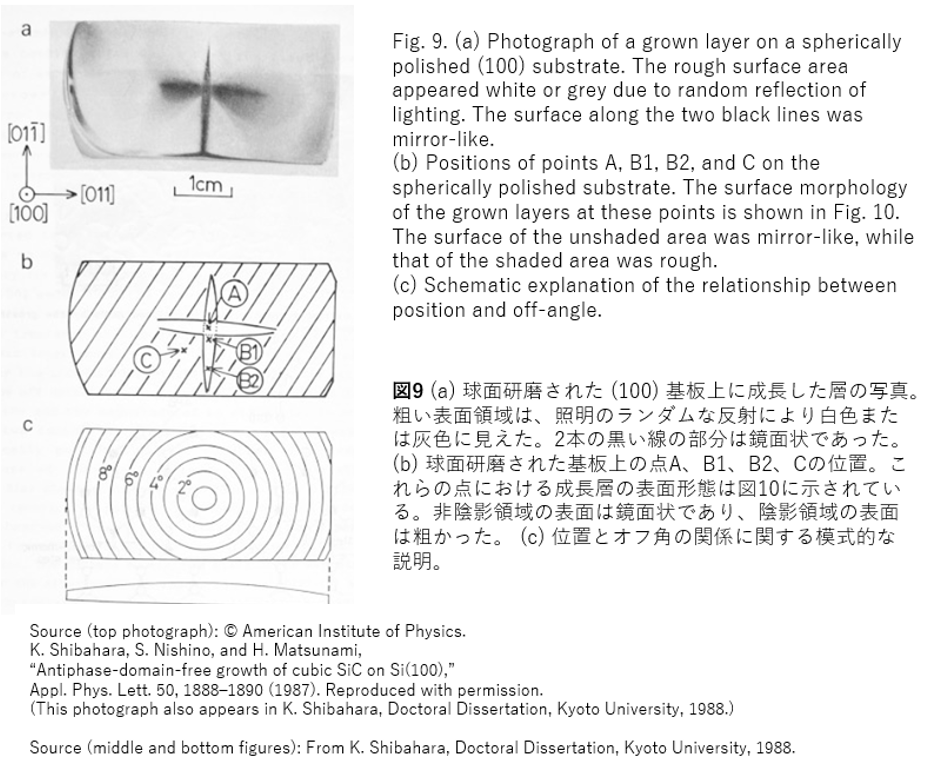

この球面研磨基板上への成長の結果より、(100)基板を＜011＞方向に２度傾けた基板を使うことにより, APD(Anti-Phase-Domain）のない3C-SiC膜が得られるようになった.
この研究でオフ角基板の有用性が認識され、次のデバイス(反転型SiC-MOSFET)作製・動作実証,SiCステップ制御エピタキシー実現へつながった.
SiC半導体研究業績紹介
〖上の説明：球面研磨基板上にSiC結晶を成長させたところ、結晶の軸の向きによって表面が荒れている部分と鏡面状の部分ができた. 結晶の軸の向きが(100)面で＜011＞方向に２度傾いているSi基板を用いるとその上に鏡面状のSiC薄膜結晶が成長するとわかった. の意〗
